Statiskt övervakningssystem med hög precision för effektiv drift
Scalex RDW Järnvägsvåg är ett certifierat elektroniskt vägningssystem för exakt mätning av hjulbelastningar, axelbelastningar och totalvikt på järnvägsfordon. Systemet är byggt kring en robust stålvåg och är utformat för tillverkare av rullande materiel och underhållsanläggningar som kräver noggranna, repeterbara och spårbara vägresultat.
Viktiga fördelar
- Mät hjul- och axelbelastningar med hög precision vid statisk vägning
- Säkerställ efterlevnad av ett EN 45501 typgodkänt system
- Väg individuella hjul på ett tillförlitligt och repeterbart sätt
- Anpassa lösningen till olika spårvidder och fordonstyper
- Dra nytta av en hållbar, underhållsfri stålvåg
Specifikationer

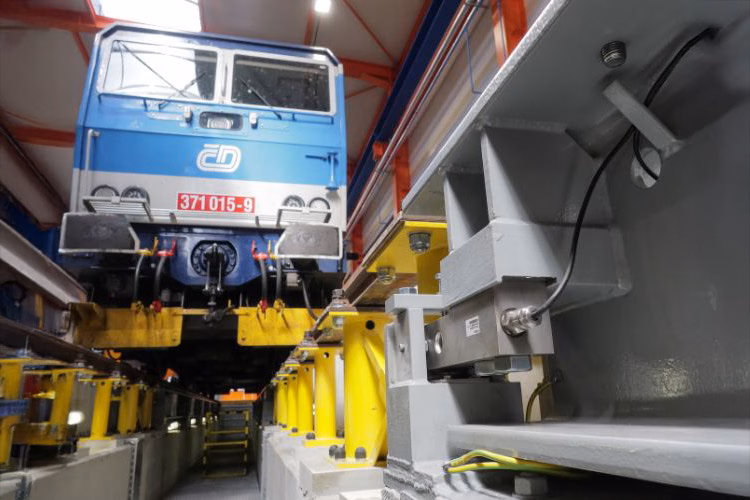

RDW-systemet är byggt kring en robust stålvåg, tillgänglig i olika längder, kapaciteter och spårvidder beroende på vilka typer av järnvägsfordon som ska mätas. Varje våg är utrustad med fyra SB lastceller, vilka tillsammans med våginstrumentet bildar en exakt och pålitlig mätenhet.
Med en byggnadshöjd på 400 mm och en bredd på 360 mm är vågen designad för långsiktig drift med minimalt underhåll – oavsett om den installeras utomhus, i monteringshallar eller i testanläggningar. Till skillnad från hybrida mekaniska system med känsliga rörliga komponenter erbjuder den helt elektroniska RDW-konstruktionen hög tillförlitlighet och avsevärt lägre driftskostnader.
Lastcellssignaler behandlas av våginstrumentet 1900P, som förser lastcellerna med likspänning, digitaliserar den analoga mätsignalen och visar hjultrycket på instrumentets skärm. Vid konfigurationer med flera vågar är varje våg utrustad med sitt eget dedikerade instrument.
Tekniska specifikationer
RDW Järnvägsvåg uppfyller internationella OIML-rekommendationer och standarden EN 45501 för icke-automatiska vågar. Systemet har europeiskt typgodkännande (TCM 128/20–5753), giltigt i alla EU-medlemsstater.
Varje våg har en vägningskapacitet på 15 ton, vilket speglar de maximala hjultryckskraven för moderna järnvägsfordon. Enligt EN 45501 definieras den maximalt tillåtna avvikelsen för tre belastningsintervall:
RDW DIAGNOSTIKSYSTEM
| Noggrannhet, belastningsintervall | Tillåten avvikelse (vid officiell kontroll) | Tillåten avvikelse (i drift) |
|---|---|---|
| upp till 2,5 t | ± 2,5 kg | ± 5 kg |
| från 2,5 t till 10 t | ± 5 kg | ± 10 kg |
| från 10 t till 15 t | ± 7,5 kg | ± 15 kg |
Det kompletta RDW-systemet inkluderar en dedikerad terminal och instrument för varje våg, samt en PC med programvara för databehandling. Denna programvara hanterar rapportering, HRV-databashantering, långsiktig arkivering av resultat, statistikgenerering och integration med kundens informationssystem, vilket ger en omfattande miljö för analys och användning av vägdata.
Ladda ner produktbroschyren
Upptäck hur RDW Järnvägsvåg levererar certifierad statisk vägningsnoggrannhet, pålitlig hjul- och axellastdiagnostik samt robust prestanda med minimalt underhåll. Ladda ner broschyren för att utforska funktioner, specifikationer och integrationsmöjligheter i detalj.
